Ошибки при ремонте трещин и сколов на лобовых стёклах автомобилей

Короткий ответ

Ремонт лобового стекла – одна из самых маржинальных услуг в автостекольном бизнесе, и именно поэтому ошибки здесь дорого стоят. Трещина вскрылась через месяц, скол снова стал заметен после мойки, клиент вернулся – и работу пришлось переделывать бесплатно.

Причина почти всегда одна и та же: дефект заполнен не полностью или полимер не набрал прочность в глубине шва. Внешне такой ремонт выглядит нормально, а через две-шесть недель проявляется снова.

Ниже – восемь ошибок, которые к этому приводят, и как их не допустить.

Почему ремонт автостекла – это технология

Лобовое стекло – это триплекс, многослойная конструкция из двух слоёв стекла и полимерной плёнки между ними. Любая трещина в нём – не пустота, а система микрокапилляров, заполненных воздухом и влагой. Задача ремонта не в том, чтобы «замазать» дефект сверху, а в том, чтобы вытеснить из этих капилляров воздух и заместить его полимером, который затем отвердеет.

Отсюда три условия, без которых ремонт будет временным. Полимер должен проникнуть во всю геометрию дефекта, включая тонкие лучи. Он должен полимеризоваться равномерно, а не только у поверхности. И он не должен остаться жидким в глубине – невидимая «сырая» середина и есть та зона, с которой трещина пойдёт дальше.

Практический вывод: результат определяется подбором полимера и соблюдением режима, а не стажем мастера. Опытный мастер с неподходящей вязкостью получит тот же брак, что и новичок.

Ошибка 1. Неправильная вязкость полимера

Самая частая и самая дорогая ошибка. Вязкость определяет, насколько глубоко полимер проникнет в микротрещину. Слишком густой состав не доходит до кончиков лучей, слишком жидкий вытекает из объёмного скола за время позиционирования инжектора.

Базовое правило простое: чем тоньше дефект, тем ниже нужна вязкость; чем шире и объёмнее – тем выше. В линейке «Спектр» для автостёкол это разложено по маркам:

Марка	Вязкость	Под какой дефект
5-L	5 cps	Сверхтонкие «волосные» лучи. Из объёмных сколов вытекает
15-L	15 cps	Тонкие лучики. Если 28-L не доходит до самого кончика луча – переходите на 15-L
28-L	28 cps	Универсальная рабочая середина. Первоначальная проливка скола и ремонт тонких трещин, швы 0,1–0,15 мм
60-L	60 cps	Обычные трещины, второй этап после проливки 28-L
80-L	80 cps	Заливка трещин и запечатывание сколов
110-L	110 cps	Длинные трещины
150М	150 cps	Широкие трещины и сколы
300М	300 cps	Широкие трещины через инжектор, объёмные сколы
600Н	600 cps	Крупные сколы и широкие трещины через инжектор
1500	1500 cps	Заполнение крупных сколов инжектором и финишное перекрытие
3300	3300 cps	Финишное запечатывание крупных сколов, наращивание отколотых участков. В глубину дефекта не пойдёт – наносить только верхним слоем

При работе слишком густым составом визуально ремонт может выглядеть нормально, но часть микротрещин остаётся незаполненной, и дефект проявляется снова через две-шесть недель. Подробный разбор подбора – в статье «Как выбрать УФ-полимер для ремонта автостёкол».

Ошибка 2. Один полимер на весь ремонт

Продолжение предыдущей ошибки, но её выделяют отдельно, потому что она встречается даже у мастеров, которые вязкость подбирать умеют. Скол редко бывает однородным: у скола есть объёмная центральная полость и расходящиеся от неё тонкие лучи. Один состав не может одинаково хорошо работать и там, и там.

Штатная техника – двухэтапная:

1. Проливка. Жидкий полимер (28-L, при совсем тонких лучах 15-L или 5-L) подают в центр скола через инжектор или дозировочную иглу. Он заполняет основную полость и одновременно затягивается в тонкие лучи.
2. Запечатывание. После того как лучи заполнены, полость закрывают более вязким составом – от 150М и выше в зависимости от размера скола. На крупных сколах финишный слой делают самым густым полимером линейки, 3300: он удерживается в объёмном дефекте, не растекается и остаётся прозрачным в толстом шве.

Если пропустить первый этап и сразу взять вязкий полимер, лучи останутся с воздухом. Если ограничиться только жидким – он не удержится в объёмной полости. Обратная ошибка тоже встречается: 3300 пытаются подать в глубину дефекта, но при такой вязкости он туда не пройдёт – основное заполнение делают марками 300М, 600Н и 1500, а 3300 кладут сверху.

Отдельный приём для трудных случаев: если полимер не доходит до конца лучика, прогрейте флакон или зону ремонта до +60 °С. Вязкость снизится, текучесть вырастет, и состав дойдёт туда, куда до этого не шёл.

Ошибка 3. Отказ от расширения трещины

Многие мастера опасаются расширять трещину, считая это риском. На практике риск противоположный: нерасширенная трещина хуже заполняется.

Что даёт расширение:

• снимает внутренние напряжения стекла в зоне дефекта;
• раскрывает капилляры, делая их доступными для полимера;
• улучшает проникновение состава по всей длине трещины.

Работают специальной оснасткой – борами с шарообразным или коническим наконечником подходящего диаметра, аккуратно, с дополнительным равномерным прогревом стекла. Сервисы, которые ввели расширение трещины как обязательный этап, отмечают заметное снижение повторных обращений.

Ошибка 4. Работа на холодном стекле

УФ-полимеры плохо работают при низкой температуре поверхности. На холодном стекле состав теряет текучесть, не заполняет микропоры и полимеризуется неравномерно.

Типичные ситуации, в которых это происходит: ремонт на улице зимой, работа без предварительного прогрева стекла, резкие перепады температуры между помещением и улицей.

Оптимальные условия: температура стекла +20…+30 °С, отсутствие холодного воздуха и сквозняков в зоне ремонта. Прогрев должен быть равномерным: локальный перегрев одной зоны при холодной остальной поверхности создаёт в стекле напряжения и сам по себе становится источником проблем.

Ошибка 5. Работа без светопроницаемой пластинки

После нанесения полимера дефект накрывают светопроницаемой пластинкой и выдерживают паузу 1–2 минуты, чтобы состав равномерно распределился.

Причина не только в распределении. На открытой поверхности кислород воздуха тормозит свободнорадикальную полимеризацию – это кислородное ингибирование. Верхний микрослой остаётся недоотверждённым и липким, а сам шов – с пустотами. Пластинка отсекает доступ воздуха и одновременно задаёт ровную поверхность.

Без неё полимер схватывается неравномерно, внутри остаются пустоты, и прочность ремонта снижается. Это мелочь по трудозатратам и не мелочь по результату.

Пластинки подбирают по геометрии дефекта: квадратные 40×40 мм – под сколы и короткие трещины, длинные 26×218 мм – под протяжённые трещины, чтобы накрыть их одной пластинкой без стыков. У обеих 100 % прозрачность для ультрафиолета, то есть засветку они не ослабляют.

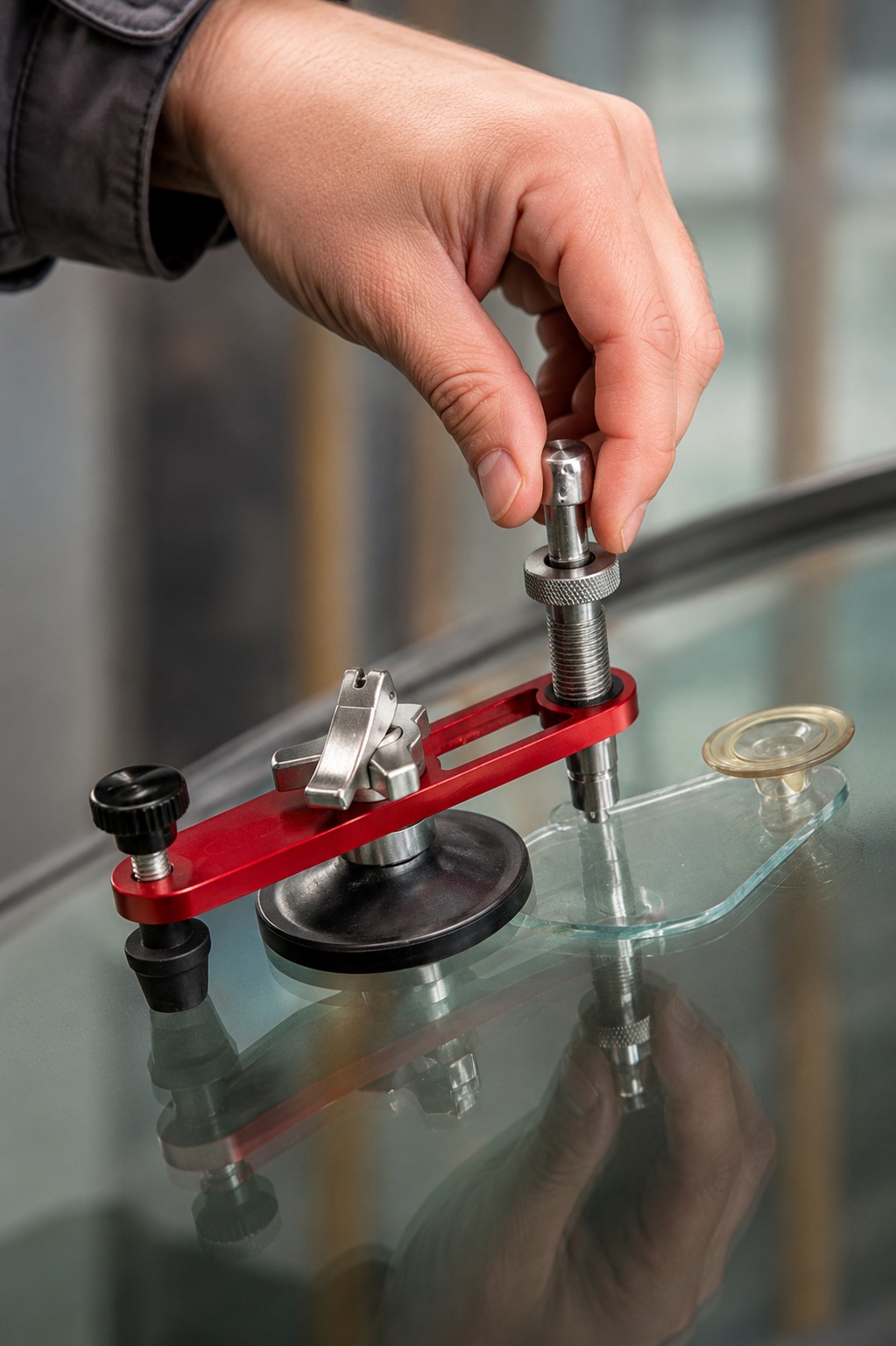

Ошибка 6. Отказ от инжектора на сложных дефектах

Инжектор – это инструмент создания давления, а не просто держатель. Он нужен там, где полимер не затечёт в дефект самотёком.

Инжектор обязателен, если:

• скол имеет лучевую структуру;
• трещина разветвлённая;
• дефект глубокий или уходит к внутреннему слою триплекса.

При ремонте сложных сколов без инжектора значительная часть объёма дефекта остаётся незаполненной – именно те зоны, от которых потом пойдёт развитие трещины. Рабочий инструмент – мост с инжектором, для крупных сколов дополнительно адаптер на инжектор. Технология подробно разобрана в статье «Обзор технологии вакуумной инжекции УФ-полимеров».

Ошибка 7. Полимеризация на солнце

Солнечный свет кажется бесплатной заменой лампе, но контролируемого режима он не даёт. Интенсивность меняется от облачности, времени суток и угла, спектр непостоянен, а на улице к этому добавляется неравномерный нагрев стекла – полимер может отвердеть, создав внутренние напряжения в зоне ремонта.

Результат – недоотверждённая середина и вскрытие трещины со временем.

Как правильно. Засветка УФ-лампой 365 нм, рабочий диапазон полимеров – 320–380 нм. Режим по карточке:

Этап	Время
Первичная фиксация	30–60 секунд
Полная полимеризация	2–5 минут
Крупные сколы и толстый слой	до 10–15 минут

Точное время зависит от мощности лампы, толщины слоя, марки полимера и температуры окружающей среды. Доза равна интенсивности, умноженной на время: отвели лампу дальше – увеличивайте выдержку. Если сократить засветку, полимер не наберёт прочность, и ремонт станет временным.

Для стационарной работы удобны лампа УФ LED 30 см 365 нм с присоской и 56 см для длинных трещин, для выездного ремонта – модель с питанием по USB.

Ошибка 8. Неправильное хранение полимера

Скрытый фактор брака: полимер хранился неправильно, изменил свойства, а мастер разбирается с последствиями, считая проблему технологической.

Правильные условия: тёмное место, оригинальная тара производителя, температура не выше +25 °С, оптимально +10…+15 °С. Флаконы держать плотно закрытыми, без доступа солнечных лучей и УФ-света – иначе полимеризация начнётся прямо в таре.

Срок хранения – от 9 месяцев до 1 года в зависимости от марки. При хранении в холодильнике срок увеличивается.

Что должно быть в наборе мастера

Что	Зачем
28-L и 300М	Минимальная рабочая пара: проливка и заполнение
3300	Финишное запечатывание крупных сколов
15-L или 5-L	Для тонких лучей, куда не идёт 28-L
Мост с инжектором	Давление при заполнении сложных дефектов
УФ-лампа 365 нм	Контролируемая полимеризация
Боры для рассверливания трещины	Раскрытие капилляров, снятие напряжений
Пластинки квадратные 40×40 мм и длинные 26×218 мм	Отсечка кислорода, ровная поверхность: квадратные под сколы, длинные под протяжённые трещины
Скребок и лезвия	Удаление излишков полимера
Изопропиловый спирт	Обезжиривание зоны ремонта

Вывод

Ремонт трещин и сколов – понятный технологичный процесс, который даёт стабильный результат при трёх условиях: правильно подобранная под дефект вязкость, полное заполнение дефекта и контролируемая полимеризация лампой 365 нм.

Почти все рекламации сводятся к одному – дефект был заполнен не до конца. Густой полимер не дошёл до лучей, инжектор не применили, стекло было холодным, засветку сократили. Внешне ремонт при этом выглядит нормально, и проблема проявляется позже, уже за счёт мастера.

При соблюдении технологии ремонт служит годами, а не до первой зимы.

Почему нужно применять УФ-полимеры «Спектр»?

«Спектр» производит УФ-отверждаемые материалы с 2005 года. Для ремонта автостёкол это означает:

• Линейка из одиннадцати вязкостей – от 5 до 3300 cps. Под каждый тип дефекта есть своя марка, не нужно подгонять один состав под всё.
• Предсказуемая вязкость по паспорту при (25±0,5) °С – марка ведёт себя одинаково от партии к партии.
• Скрываемость дефекта 85–95 % по 28-L: повреждение остаётся различимым только под определённым углом и освещением.
• Паспортные данные по каждой марке: прочность на разрыв, коэффициент поглощения плёнки при 365 нм, время схватывания и полного отверждения.
• УФ-источники и оснастка из одной системы – лампы, мосты с инжектором, боры, скребки.

Не получается подобрать полимер под конкретный тип дефекта – опишите задачу технологу: характер повреждения, размер, наличие лучей, условия работы. Подбор бесплатный: 8 (800) 600-76-32. Каталог – УФ-полимеры для ремонта автостёкол.

Часто задаваемые вопросы

Почему трещина появилась снова после ремонта?

Почти всегда дефект был заполнен не полностью. Причины: слишком густой полимер не дошёл до тонких лучей, не применили инжектор, работали на холодном стекле или сократили время засветки. Внешне такой ремонт выглядит нормально, а проявляется через две-шесть недель.

Какую вязкость полимера выбрать?

По типу дефекта. Сверхтонкие лучи – 5-L и 15-L, проливка скола и тонкие трещины – 28-L, обычные трещины – 60-L и 80-L, длинные – 110-L, широкие трещины и объёмные сколы – 150М, 300М, 600Н и 1500. Финишное запечатывание крупного скола – 3300, самый густой в линейке.

Можно ли обойтись одним полимером?

На простых дефектах да, на сколах с лучевой структурой – нет. Штатная техника двухэтапная: жидкий состав затягивается в лучи, вязкий запечатывает полость.

Что делать, если полимер не доходит до конца лучика?

Перейти на более текучую марку или прогреть флакон либо зону ремонта до +60 °С – вязкость снизится, текучесть вырастет.

Сколько светить УФ-лампой?

Первичная фиксация 30–60 секунд, полная полимеризация 2–5 минут, на крупных сколах и толстом слое до 10–15 минут. Время зависит от мощности лампы, толщины слоя и температуры.

Можно ли сушить на солнце?

Не стоит. Солнечный свет нестабилен по интенсивности и спектру, а неравномерный нагрев стекла на улице создаёт внутренние напряжения. Результат – недоотверждённая середина и вскрытие трещины со временем.

Зачем накрывать дефект пластинкой?

Она отсекает кислород воздуха, который тормозит полимеризацию на открытой поверхности, и одновременно задаёт ровную поверхность шва.

При какой температуре стекла работать?

+20…+30 °С. На холодном стекле полимер теряет текучесть, не заполняет микропоры и полимеризуется неравномерно.

Нужно ли дорогое оборудование, чтобы начать?

Нет. Базовый набор – УФ-лампа 365 нм, мост с инжектором, две-три марки полимера и оснастка для расширения трещины.

Как хранить УФ-полимер?

В тёмном месте, в оригинальной таре, при температуре не выше +25 °С, оптимально +10…+15 °С. Срок хранения от 9 месяцев до 1 года, в холодильнике увеличивается.



Обращайтесь, если нужна помощь с подбором УФ-полимеров, ламп и оснастки для ремонта автостёкол – детально проконсультируем.
Email: market@nipg.ru
Тел.: +7 (831) 414-01-71, 8 (800) 600-76-32
WhatsApp: +7 (905) 014-00-15, Telegram: NIPGSpektr
