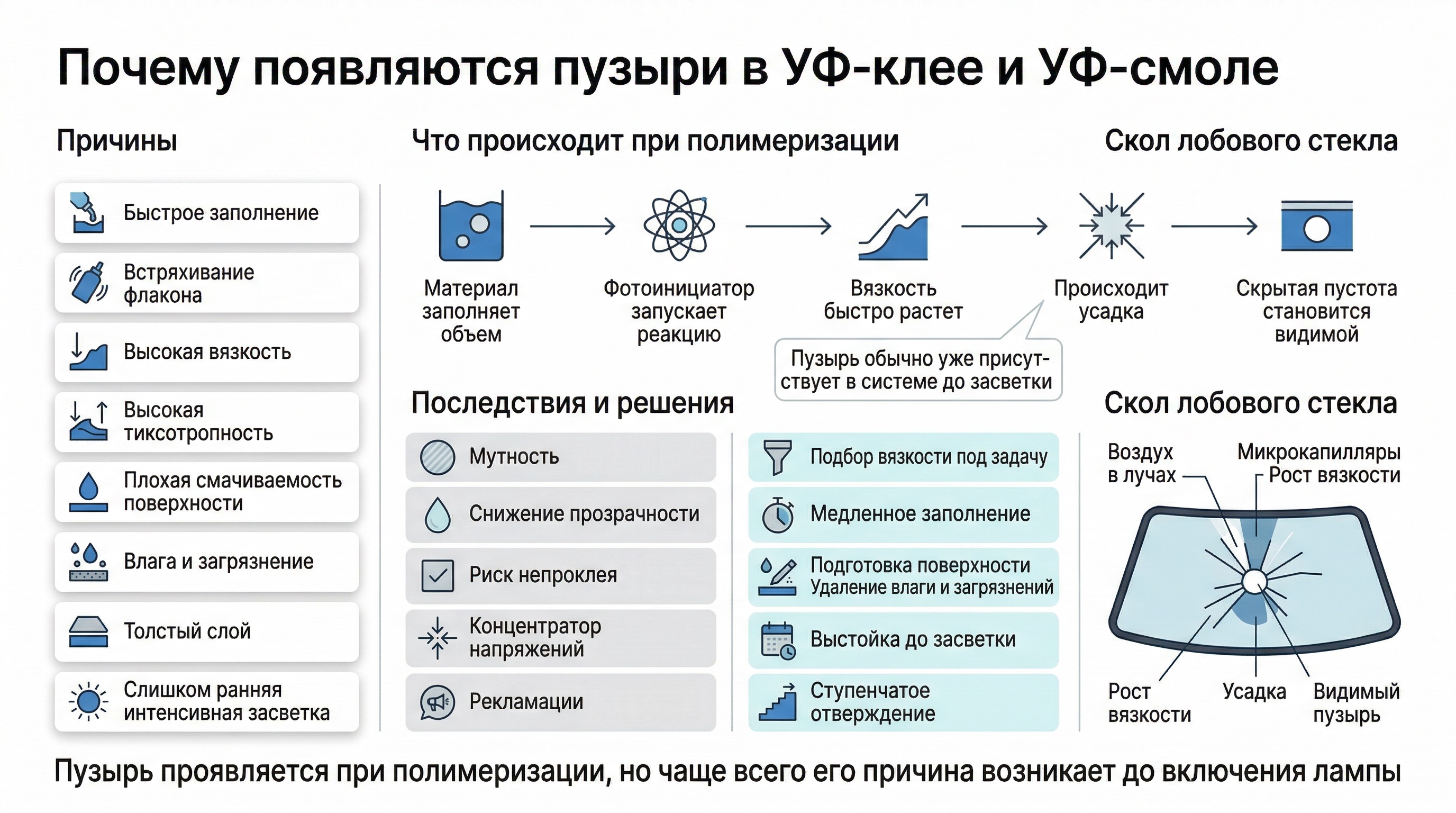

Почему появляются пузыри в УФ-клее и УФ-смоле

Пузыри в УФ-клее и УФ-смоле появляются, когда воздух попадает в материал или остается на границе с поверхностью, а затем не успевает выйти до гелеобразования при полимеризации. Главные причины – быстрое заполнение, встряхивание тары, слишком высокая вязкость, высокая тиксотропность, плохая смачиваемость, влага, загрязнение, толстый слой и слишком интенсивная засветка. У фотоотверждаемых материалов «Спектр» рабочий диапазон отверждения – 320–400 нм, составы не содержат растворителей, а вязкость в линейке меняется от очень текучих систем до густых гелей.

1. Пузырь почти никогда не “рождается из ничего” – обычно это воздух, который не успели удалить до засветки.
2. Главный источник дефекта – не лампа, а технология нанесения.
3. Быстрая подача материала дробит воздух на микропузырьки.
4. Встряхивание флакона насыщает состав воздухом еще до работы.
5. Высокая вязкость и высокая тиксотропность мешают воздуху выйти.
6. Плохая смачиваемость оставляет воздух на границе “клей/поверхность”.
7. При полимеризации вязкость резко растет, а материал слегка усаживается – из-за этого скрытая пустота становится видимой.
8. В сколе лобового стекла пузырь чаще всего находится в луче или микрокапилляре еще до включения лампы.
9. Для контроля нужны не только визуальный осмотр, но и подбор вязкости, прочности склейки, водопоглощения и светопропускания клея. Для этого в практике используют, в частности, ISO 4587, ISO 62, ASTM D3658, ASTM D1003, ASTM D1084 и ASTM D2196.
10. Лучший результат дает связка: чистая поверхность, правильная реология, медленное заполнение и поэтапное отверждение.

Что такое пузырь в УФ-клее или УФ-смоле

Пузырь – это воздушная полость, которая осталась в объеме материала, в микротрещине, в луче скола или на границе “материал/основание”. Для технолога здесь важно не само наличие пузыря, а момент, когда он появился. На практике сценариев всего три: воздух попал в материал до нанесения, был захвачен во время дозирования или остался на поверхности из-за плохого смачивания. Во всех трех случаях лампа обычно не создает дефект, а фиксирует его.

В прозрачных узлах пузырь опасен сразу по трем причинам: он портит внешний вид, создает концентратор напряжений и ухудшает оптическую чистоту шва. Для стекла, прозрачных пластиков, декоративной заливки, мебельных узлов и ремонта автостекол это критично: даже одиночная полость заметна визуально и может стать причиной рекламации.

Фотоотверждаемый УФ-клей или УФ-смола – это система из нескольких функциональных компонентов. По технической документации такие материалы состоят из олигомеров и мономеров метакрилового ряда и фотоинициатора радикальной полимеризации. Составы не содержат растворителей.

Олигомеры формируют каркас будущей полимерной сетки. Они отвечают за прочность, жесткость, эластичность, химическую стойкость и поведение шва после отверждения. Мономеры регулируют вязкость, текучесть, глубину проникновения в зазор, скорость смачивания и скорость реакции. Фотоинициаторы запускают отверждение под УФ-светом. Добавки улучшают прозрачность, адгезию, стабильность хранения, тиксотропность и скорость схватывания.

В технической документации для таких составов указаны, в частности, (2-гидроксиэтил)-2-метилакрилат, 3-хлор-2-гидроксипропилметакрилат, олигоуретанметакрилат, 2,4,6-триметилбензоилэтоксифенилфосфиноксид и гидроксициклогексилфенилкетон. Для технолога это важно по одной причине: состав определяет реологию, а реология определяет, успеет воздух выйти или нет.

Логика процесса простая, но именно здесь чаще всего путают причину и следствие.

Сначала жидкий материал должен заполнить объем, смочить поверхность и вытеснить воздух из шва, лучей трещины, микрополостей и капилляров. Если на этом этапе материал подали слишком быстро, встряхнули перед работой флакон, выбрали слишком высокую вязкость или нанесли на загрязненную поверхность, часть воздуха уже остается внутри.

Дальше УФ-свет запускает радикальную полимеризацию: фотоинициатор образует активные частицы, мономеры и олигомеры начинают связываться в пространственную сетку, вязкость резко растет. После точки гелеобразования пузырек уже почти не движется. В тот же момент материал слегка усаживается, потому что формирующаяся сетка становится плотнее. Сама усадка обычно не создает воздух с нуля, но делает уже существующую микропустоту заметнее. Поэтому оператор часто видит пузырь именно “во время полимеризации”, хотя причина возникла раньше.

Иными словами: УФ-лампа не столько создает пузырь, сколько закрывает материалу возможность от него избавиться.

Это основной источник дефекта в производстве и ремонте. Если состав вводится быстро, фронт жидкости не вытесняет воздух, а захватывает его внутрь. Особенно часто это происходит в узких швах, трещинах, капиллярных лучах, глубоких полостях и тупиковых зонах. Чем выше скорость подачи, тем выше вероятность, что воздух раздробится на цепочку микропузырей.

Типовой признак – дорожка пузырей по линии заполнения. Типовое решение – медленная непрерывная подача в одном направлении.

После встряхивания материал может выглядеть однородным, но внутри уже есть микропузыри. В низковязкой системе часть пузырьков еще выйдет. В вязкой или тиксотропной – нет. Именно поэтому фраза “я просто встряхнул, чтобы лучше перемешалось” часто заканчивается дефектом в прозрачном шве.

Правильнее не взбалтывать, а давать материалу отстояться после транспортировки и перемещения.

Чем выше вязкость, тем ниже скорость выхода воздуха. По технической документации в линейке Спектр есть как очень текучие материалы, так и густые гели. Например, встречаются системы порядка 5–15 мПа·с, марки около 80–600 мПа·с, смолы порядка 800–12 000 мПа·с и гели до 200 000 мПа·с. Это не просто “чуть жиже” или “чуть гуще” – это принципиально разное поведение в шве.

Низкая вязкость нужна там, где важны капиллярное проникновение и вытеснение воздуха: сколы, тонкие швы, лучи трещин, узкие зазоры. Высокая – там, где важно удержать форму: вертикальные поверхности, локальная фиксация, объемная декоративная работа. Ошибка начинается там, где густой материал используют в тонком зазоре.

Тиксотропность помогает удерживать форму: материал не стекает, не расползается, удобнее наносится на вертикали. Но за это приходится платить более слабой дегазацией. Если воздух уже попал внутрь, тиксотропная система удерживает его дольше, чем свободнотекучая.

Вывод простой: чем выше тиксотропность, тем выше требования к точности дозирования и времени выстойки до засветки.

Очень частая причина пузырей – воздух не в самом материале, а под ним. Если стекло, пластик или металл плохо смачиваются, состав не заходит в микрорельеф полностью. В результате воздух остается на границе раздела.

Что ухудшает смачивание: жир, пыль, силикон, остатки полиролей, отпечатки пальцев, влага, низкая поверхностная энергия некоторых пластиков и слишком высокая вязкость для конкретного материала. Отсюда возникают серебрение, мутный край, белесые точки и локальный непроклей.

Практическое правило: качественный УФ-клей не компенсирует грязную поверхность.

Для метакрилатных систем усадка – нормальный эффект. По мере образования полимерной сетки объем материала слегка уменьшается. Если до засветки внутри уже был воздух, несмоченная зона или микрокапилляр с остаточной пустотой, усадка делает этот участок заметнее.

Это важно правильно формулировать: усадка – не первопричина пузыря, а усилитель уже существующего дефекта.

Толстый слой ухудшает сразу три вещи: воздуху дальше выходить, свету сложнее равномерно проникать в глубину, а усадка сильнее влияет на геометрию. Если верхний слой схватился раньше, чем из глубины вышел воздух, пузырь фиксируется. Поэтому объемную заливку нельзя вести так же, как заполнять тонкий прозрачный шов.

Для фотоотверждаемых материалов Спектр рабочий диапазон – 320–400 нм, а время схватывания и полного отверждения у разных марок различается от секунд до минут. Это означает, что “один режим на все” технологически неверен. Если засветка преждевременна в начале, то шов быстро закрывается, а воздух остается внутри.

Правильнее работать ступенчато: сначала дать материалу занять объем, затем сделать фиксацию предварительным облучением, после этого – полное отверждение.

Скол лобового стекла – это не одна полость, а целая сеть микротрещин: центральная воронка, лучи, ответвления, микрокапилляры и подповерхностные участки. Даже если центральная часть выглядит заполненной, воздух может оставаться в концах лучей, под нависающим краем скола, на влажной стенке или в тонкой трещине, куда состав не зашел полностью.

Когда включается лампа, происходит сразу несколько моментов. У полимера быстро повышается вязкость, и воздух перестает двигаться. Материал слегка усаживается, и скрытая полость становится оптически заметнее. Дополнительно зона ремонта может немного нагреваться, а воздух в замкнутом микрокапилляре при этом виден сильнее. Поэтому пузырь “появляется” как будто во время полимеризации, хотя фактически он остался в сколе еще до нее.

Отсюда практический вывод: пузырь в ремонте скола – это чаще признак неполного вытеснения воздуха, а не того, что УФ-полимер “сам выделил газ”.

Смысл таблицы простой: чем тоньше зазор и сложнее геометрия для вытеснения воздуха, тем важнее текучесть. Чем лучше материал должен держать форму, тем выше может быть вязкость – но тем выше и риск пузырей.

Визуальный осмотр полезен, но его недостаточно. Для ответственных прозрачных узлов нужны четыре группы контроля: реология, механика, оптика и стабильность.

Реология отвечает на вопрос, как материал течет: нужна вязкость, поведение при сдвиге, тиксотропность и восстановление структуры. Механика показывает, ослабляет ли дефект соединение: здесь важны прочность и повторяемость шва. Оптика нужна для прозрачных изделий: светопропускание и локальная мутность. Стабильность показывает долговременное поведение: водопоглощение, работа после хранения, нагрева и влаги.

В международной практике для этого применяют ISO 4587 для сборки жестких соединений с испытаниями на растяжение и сдвиг; ISO 62 для водопоглощения пластмасс; ASTM D3658 для проверки прочности склейки стекло-метал; ASTM D1003 для прозрачных пластиков. ASTM D1084 относится к вязкости клеев, а ASTM D2196 – к реологическим свойствам неньютоновских материалов, включая apparent viscosity, shear thinning и thixotropic properties.

По технической документации внутри самой линейки «Спектр» уже контролируются динамическая вязкость, прочность, коэффициент поглощения при 365 нм, плотность, водопоглощение, жизнеспособность, время схватывания и время полного отверждения. Это правильный подход: пузырь – это не только дефект внешнего вида, но и индикатор реологии и стабильности процесса.

Перед нанесением: не встряхивать тару, довести состав до рабочей температуры (+18…25°С), обезжирить и высушить поверхность, подобрать вязкость под геометрию узла.

Во время нанесения: подавать материал плавно, заполнять в одном направлении, не лить рывками, не перемешивать состав наконечником внутри шва.

Перед засветкой: дать составу растечься, проверить боковой подсветкой скрытые дефекты, не начинать фиксацию, пока материал не занял объем.

Во время засветки: не стартовать с максимально жесткого режима на толстом слое, сначала сделать фиксацию, затем полное отверждение.

Пузырь в УФ-клее или УФ-смоле почти никогда не бывает случайностью. Это следствие конкретной ошибки в процессе: слишком быстрой подачи, неправильной вязкости, плохого смачивания, загрязненной поверхности, чрезмерной толщины слоя или неверного режима засветки. Во время полимеризации лампа обычно не создает пузырь, а делает видимой ту пустоту, которая уже была в системе.

Если нужен прозрачный и стабильный результат, материал нужно подбирать не “вообще для стекла” или “вообще для ремонта”, а по реологии и задаче. У «Спектр» есть фотоотверждаемые УФ-клеи, УФ-гели, УФ-смолы и УФ-полимеры с разной вязкостью и разными сценариями применения – под тонкие швы, сколы, заливку, вертикальную фиксацию и прозрачные узлы. Именно такой подбор под процесс, а не по одному названию, сильнее всего снижает риск пузырей.

Обращайтесь, если необходима помощь с выбором УФ-клея, УФ-ламп – детально проконсультируем по возникшим вопросам.

Еmail: market@nipg.ru

Тел.: +7 (831) 414-01-71, 8 (800) 600-76-32

WhatsApp, Telegram: +7-905-014-00-15
