Ремонт сколов на лакокрасочном покрытии (ЛКП) автомобиля УФ-полимерами – технология Smart Repair и бизнес для автосервиса

Рекомендуемые материалы:

• УФ-полимер F-900, твёрдый, вязкость 9000 cps;
• УФ-полимер F-200, твёрдый, вязкость 2000 cps;
• Высококонцентрированные мелкодисперсные пигментные пасты;
• УФ-фонарь 3LED 30 Вт, 395 нм;
• УФ-лампа 395 нм, 15 Вт, 220 В, со светильником;
• УФ-прожектор 144 Вт, 395 нм;
• Очки для защиты от УФ-излучения.

Скол на кузове – это не дефект. Это регулярный денежный поток. Руководство для автосервиса + просчитанная модель прибыли.

Рынок и масштаб проблемы

Факты по автопарку:

• в РФ более 55 млн автомобилей;
• средний возраст автомобиля – 14 лет;
• 72–85 % машин старше 3 лет имеют сколы ЛКП;
• в среднем 4–12 новых сколов в год на один автомобиль;
• 38–42 % владельцев откладывают ремонт до появления коррозии.

Даже если 8 % автопарка ежегодно делает ремонт сколов – это 4,4 млн заказов в год. При среднем чеке 2500 ₽ это более 11 млрд ₽ ежегодно по рынку.

Что происходит при ударе камня: механика разрушения

Исходные данные:

• масса камня: 3–8 г;
• скорость автомобиля: 90–110 км/ч;
• энергия удара: 5–8 Дж;
• давление в точке контакта: до 2000–2500 МПа.

Слой ЛКП	Толщина
Лак	40–60 мкм
База	15–25 мкм
Грунт	20–40 мкм
Общая толщина	90–140 мкм

При повреждении до металла:

• первые очаги коррозии – через 10–20 дней;
• при влажности >60 % скорость коррозии увеличивается на 30–40 %;
• через 6 месяцев площадь повреждения увеличивается в 2–3 раза.

Коротко о технологии: цифры

Вопрос	Ответ
Сколько времени занимает ремонт скола?	30–40 минут
Нужна ли покрасочная камера?	нет
Окупаемость оборудования?	2–3 дня
Срок службы ремонта?	5+ лет при соблюдении технологии
Оптимальная длина волны?	395 нм

Почему перекрас детали экономически неэффективен:

Параметр	Перекрас	УФ-ремонт
Стоимость	12 000–25 000 ₽	2 000–3 500 ₽
Время	1–3 дня	30–40 мин
Заводское ЛКП	теряется	сохраняется
Усадка	3–8 %	<1 %
Потеря ликвидности	5–10 %	отсутствует

Физика и химия УФ-полимеризации

Состав профессиональной системы:

• акрилатные олигомеры (основа прочности);
• мономеры (регуляция вязкости);
• фотоинициаторы (TPO, 184);
• стабилизаторы;
• ингибиторы преждевременной реакции.

Механизм реакции: поглощение фотона 395 нм → распад фотоинициатора → образование свободных радикалов → цепная реакция → формирование 3D-полимерной сетки.

Лабораторные показатели:

• степень конверсии мономеров: 90–95 %;
• гелеобразование: 5–15 сек;
• полная полимеризация: 60–120 сек;
• линейная усадка: 0,3–0,8 %;
• адгезия к лаку: 10–15 МПа;
• твёрдость: 75–85 Shore D;
• ударная вязкость: 8–12 кДж/м²;
• сопротивление реагентам: >95 % сохранения структуры после тестов.

Кислородная ингибиция: толщина ингибирующего слоя <5 мкм; решается корректной мощностью лампы и временем экспозиции. Как связаны длина волны, доза и тип УФ-материала, разобрано в статье 365, 395 и 405 нм – под какой УФ-материал.

Лабораторные показатели и стандарты испытаний (ISO / ASTM)

Для подтверждения эксплуатационных характеристик УФ-полимеров применяются международные стандарты испытаний.

Адгезия к ЛКП: ISO 4624 – метод отрыва покрытия (Pull-off test); ASTM D4541 – определение прочности сцепления покрытия. Показатель качественного УФ-полимера: адгезия >10 МПа, отсутствие отслоений по границе раздела.

Твёрдость покрытия: ISO 868 – твёрдость по Шору; ASTM D2240 – твёрдость по Shore D. Типовые значения: 75–85 Shore D.

Ударная прочность: ISO 6272-1 – испытание ударом; ASTM D2794 – сопротивление удару. Нормативный показатель: 8–12 кДж/м² без растрескивания.

Устойчивость к температуре: ISO 16750-4 – термоциклирование; 100 циклов −30/+70 °C без микротрещин.

УФ-стойкость: ASTM G154 – ускоренное старение под УФ-излучением; потеря блеска после 1000 часов <10 %.

Химическая стойкость: ASTM D1308 – воздействие химических реагентов; сохранение структуры >95 % после тестирования автошампунем и реагентами.

Измерение блеска покрытия: ISO 2813 – измерение блеска под углами 20°, 60° и 85° (аналог – ASTM D523). Типовые значения для автомобильного лака и качественного УФ-полимера:

• начальный блеск при 60°: 85–95 GU (Gloss Units);
• потеря блеска после 1000 часов ускоренного УФ-старения (ASTM G154): менее 10 %;
• сохранение блеска через 3 года эксплуатации: >90 % от исходного.

Это критично для сохранения эстетики ремонта – особенно на тёмных автомобилях.

Коэффициент линейного термического расширения (CTE): чтобы исключить микротрещины при перепадах температур, материал должен быть совместим с заводским лаком по коэффициенту линейного расширения. Типовые значения:

• автомобильный лак: 50–70 × 10⁻⁶ 1/°C;
• качественный УФ-полимер: 55–75 × 10⁻⁶ 1/°C.

Близость коэффициентов предотвращает внутренние напряжения, исключает растрескивание, повышает долговечность ремонта и обеспечивает стабильность в диапазоне −40…+80 °C. Именно поэтому профессиональные системы демонстрируют отсутствие микротрещин после 100 циклов термотеста (ISO 16750-4).

395 нм – оптимальный диапазон

Параметр	365 нм	395 нм
Глубина проникновения	ниже	выше на 15–25 %
Перегрев	выше	ниже
Равномерность	средняя	высокая
Оптимальность для кузова	допустимо	рекомендовано

Рекомендуемая мощность: 10–30 Вт. Оптимальная толщина слоя: до 1 мм.

Сравнение технологий

Параметр	2К-лак	Аэрозоль	Карандаш	УФ-полимер
Время	2–3 часа	1–2 часа	30 мин	30–40 мин
Усадка	3–8 %	5–10 %	высокая	<1 %
Долговечность	высокая	средняя	низкая	высокая
Маржа СТО	60–70 %	50 %	низкая	80–90 %
Повторяемость	зависит от условий	нестабильно	низкая	стабильная

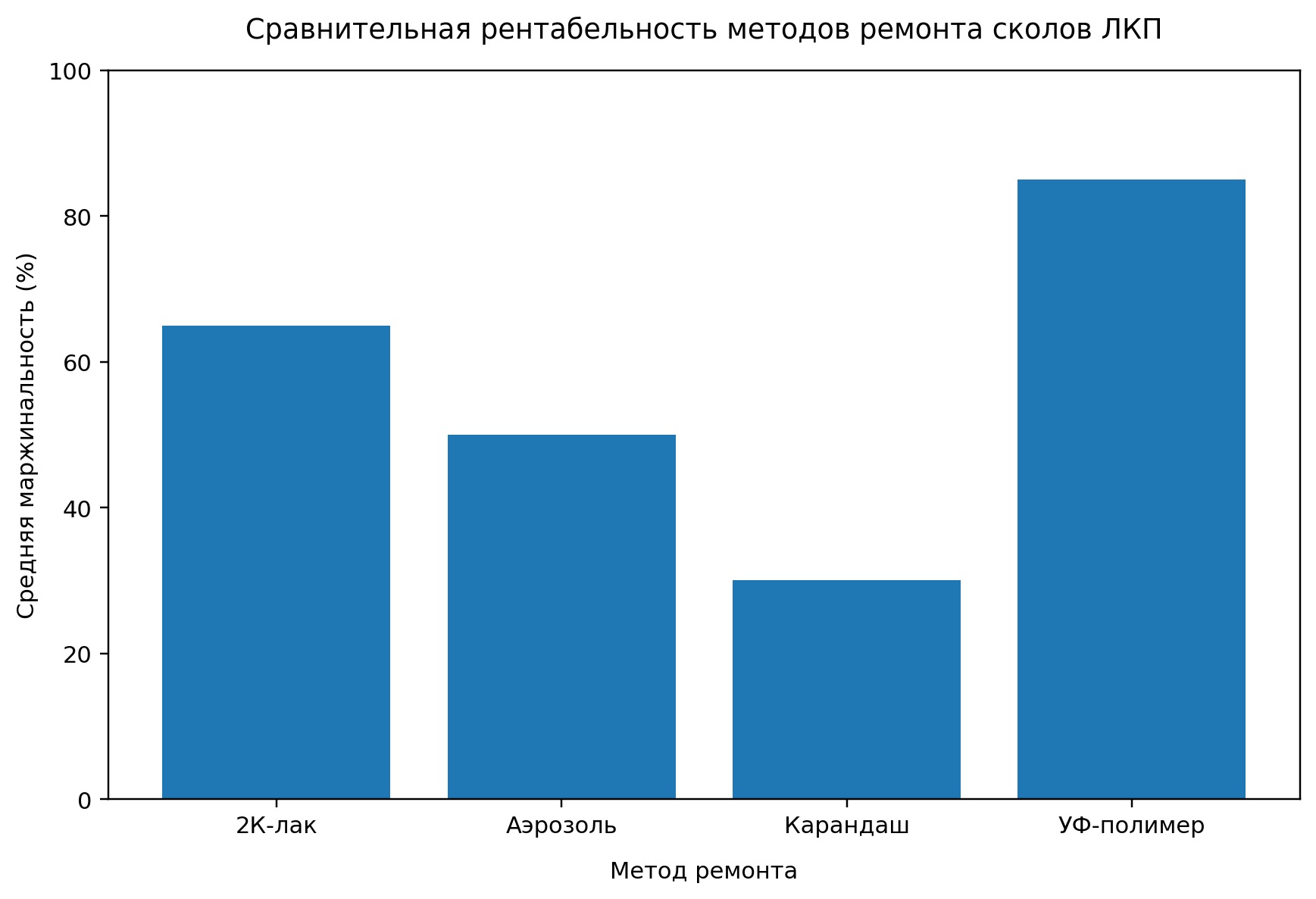

По результатам расчётов средняя маржинальность: карандаш ~30 %, аэрозоль ~50 %, 2К-лак ~65 %, УФ-полимер ~85 %. Разница в 20 п.п. при обороте 400 000 ₽ в месяц даёт +80 000 ₽ дополнительной прибыли.

Экономика услуги

Себестоимость одного ремонта:

Статья	₽
УФ-полимер (1 мл)	20–50
База	50–80
Абразивы	40
Электроэнергия	5
Итого	120–180

Средний чек: 2500 ₽. Валовая маржа с ремонта: ~2300 ₽.

Модели бизнеса

Модель № 1 – 1 мастер: 8 ремонтов × 20 дней = 160 ремонтов; оборот ~400 000 ₽.

Модель № 2 – 2 мастера: оборот ~800 000 ₽.

Модель № 3 – 3 мастера + мобильная бригада: оборот 1,3–1,6 млн ₽.

(Значения оборота – валовые; чистую прибыль считайте после аренды, налогов, зарплат и брака.)

ROI и окупаемость

Инвестиции в стартовый комплект: ~30 000 ₽. Окупаемость: 15–16 ремонтов. Даже при консервативной загрузке комплект окупается за первые рабочие дни, а дальше услуга работает на прибыль.

Долговечность

• температурная устойчивость: −40…+80 °C;
• термоциклы (100 циклов): без растрескивания;
• сохранение блеска через 3 года: >90 %;
• УФ-стойкость: 5+ лет;
• виброустойчивость: без отслоений.

Ошибки новичков

• слой >1 мм;
• слабая лампа (<5 Вт);
• плохая подготовка поверхности;
• полировка до охлаждения;
• использование нестабильного материала.

Почему важно качество УФ-полимера

Некачественный материал может иметь нестабильную вязкость, мутнеть через 6–12 месяцев, давать усадку >2 % и терять адгезию. Профессиональный материал должен обеспечивать:

• стабильность партии ±3 %;
• адгезию >10 МПа;
• повторяемость результата.

Частые ошибки СТО при внедрении технологии

Даже хорошая технология может не раскрыться из-за организационных ошибок.

1. Покупка слабой лампы. Лампы <5 Вт дают неполную полимеризацию – снижение адгезии. Рекомендуемая мощность: 10–30 Вт, 395 нм.

2. Отсутствие регламента. Нет чёткой инструкции по толщине слоя, времени засветки и этапам шлифовки. Решение: внедрить стандарт операционной процедуры (SOP). Типовые промахи разобраны в статье об ошибках при работе с УФ-полимером F-900.

3. Игнорирование коррозии. Если не удалить ржавчину до чистого металла, адгезия падает на 30–40 %.

4. Неправильный расчёт экономики. Некоторые СТО ставят слишком низкий прайс (1200–1500 ₽), теряя до 40 % потенциальной прибыли. Оптимальный диапазон: 2000–3500 ₽.

5. Отсутствие допродажи. Лучший результат показывает модель: клиент приехал на ремонт стекла – мастер предлагает устранить скол ЛКП. Конверсия 60–80 %. Такую же связку услуг описывает бизнес-план по ремонту стёкол.

Краткий управленческий вывод

Если технология внедрена правильно:

• окупаемость – 2–3 дня;
• маржинальность – 80–90 %;
• стабильность результата подтверждена ISO / ASTM;
• масштабируемость – линейная.

Это делает УФ-ремонт не просто услугой, а управляемым прибыльным инструментом. Полная пошаговая технология (подготовка, колеровка, полировка, контроль качества) разобрана в статье ремонт ЛКП автомобиля УФ-полимерами.

Почему для ремонта сколов ЛКП применяют УФ-полимеры F-900 и F-200 «Спектр»?

«Спектр» разрабатывает и производит УФ-полимеры для ремонта ЛКП и предлагает УФ-источники к ним, поэтому материал и лампу подбирают в связке под одну задачу. Мы обеспечиваем:

• адгезию 10–15 МПа;
• усадку <1 %;
• стабильность партии ±3 %;
• полимеризацию 30–90 секунд;
• инженерную поддержку внедрения.

Под задачу подойдут F-900 (9000 cps, для заполнения кратера скола) и F-200 (≈2000 cps, для прозрачного финиша и колеровки), пигментные пасты для точного попадания в цвет, а также источники 395 нм: лампа 15 Вт, фонарь 30 Вт и прожектор 144 Вт.

Добавьте услугу ремонта сколов в прайс – и увеличьте прибыль автосервиса. Сколы будут всегда. Вопрос в том, будете ли вы на них зарабатывать системно.

Часто задаваемые вопросы

Можно ли отремонтировать скол на кузове без перекраса детали?
Да. Скол на лакокрасочном покрытии можно отремонтировать локально без перекраса всей детали с помощью технологии УФ-полимеризации (395 нм). Время ремонта – 30–40 минут, покрасочная камера не требуется, заводское ЛКП сохраняется.

Сколько стоит ремонт скола на кузове автомобиля?
Средняя стоимость ремонта одного скола – 2000–3500 ₽. Перекрас детали стоит 12 000–25 000 ₽, то есть локальный ремонт дешевле в 5–8 раз.

Сколько времени занимает ремонт скола УФ-полимером?
Полный цикл – 30–40 минут: шлифовка, подкраска базы, нанесение УФ-полимера, засветка 395 нм (60–90 секунд), финишная полировка.

Насколько долговечен ремонт скола УФ-полимером?
При соблюдении технологии срок службы сопоставим с заводским лаком – 5 и более лет. Подтверждено испытаниями: ISO 4624 (адгезия >10 МПа), ISO 6272-1 (ударная прочность), ASTM G154 (УФ-старение), ISO 2813 (сохранение блеска >90 %).

Какая длина волны лучше для ремонта ЛКП – 365 нм или 395 нм?
Оптимальный диапазон – 395 нм: более глубокая полимеризация (+15–25 % проникновения), меньше перегрев поверхности, равномерное отверждение слоя до 1 мм. Рекомендуемая мощность лампы – 10–30 Вт.

Нужна ли покрасочная камера для ремонта сколов?
Нет. Ремонт выполняется локально. Технология УФ-полимеризации не требует камеры, длительной сушки и сложного малярного оборудования – услуга доступна для СТО и мастерских по ремонту автостёкол.

Какая маржинальность у услуги ремонта сколов?
Средняя себестоимость одного ремонта – 120–300 ₽, средний чек – 2500 ₽, маржинальность – 80–90 %. Окупаемость стартового комплекта – 15–16 ремонтов (2–3 рабочих дня).

Чем УФ-полимер лучше традиционного 2К-лака?

Параметр	2К-лак	УФ-полимер
Сушка	20–40 мин	60–90 сек
Усадка	3–8 %	<1 %
Зависимость от температуры	высокая	минимальная
Повторяемость результата	средняя	высокая

УФ-полимер обеспечивает более стабильный и быстрый результат.

Какие ошибки чаще всего допускают СТО при ремонте сколов?
Использование слабой УФ-лампы (<5 Вт), нанесение слоя более 1 мм, плохая подготовка поверхности, неудалённая коррозия, заниженный прайс. Соблюдение регламента полностью устраняет эти риски.

Обращайтесь, если необходима помощь с выбором УФ-полимеров и УФ-ламп для ремонта лакокрасочного покрытия автомобиля – детально проконсультируем по возникшим вопросам.

E-mail: market@nipg.ru
Тел.: +7 (831) 414-01-71, 8 (800) 600-76-32
WhatsApp, Telegram: +7 (905) 014-00-15

Материал подготовлен техническим специалистом ООО НИПГ «Спектр». Мы производим УФ-полимеры, УФ-клеи, УФ-смолы и предлагаем УФ-оборудование, консультируем по подбору материала под конкретную задачу.
