Производство стеклянных витрин на УФ-клее: технология прозрачной склейки стекла

Короткий ответ

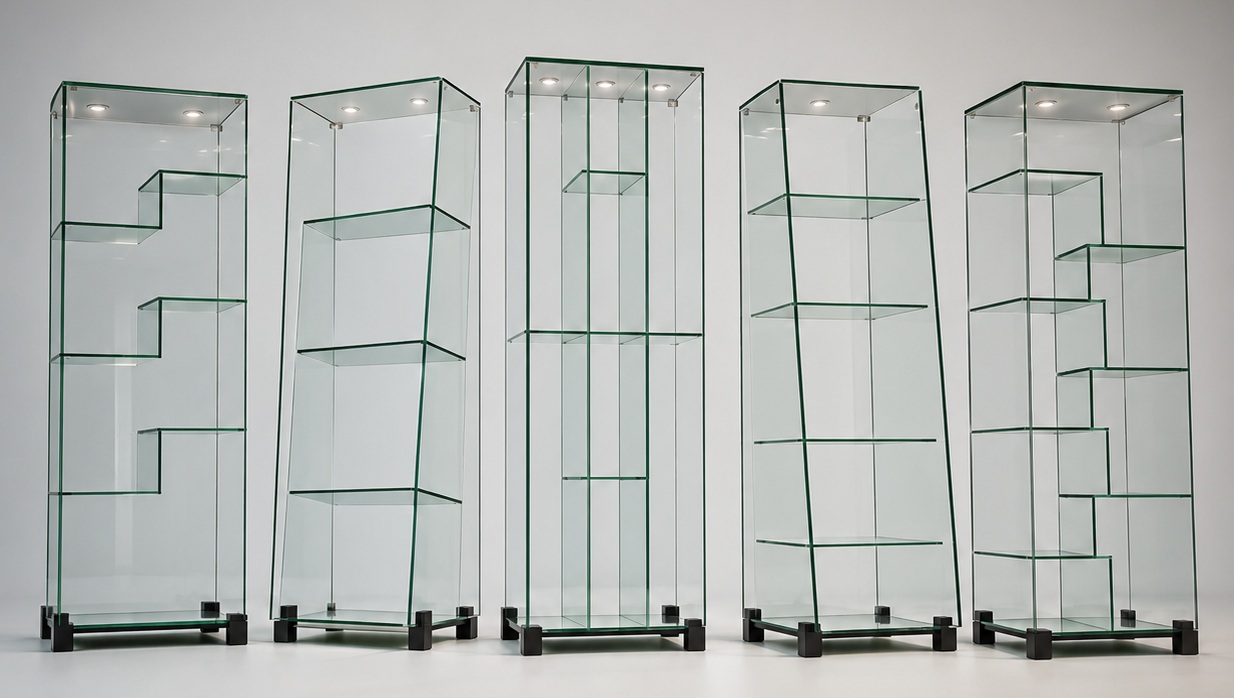

Производство стеклянных витрин на УФ-клее – это сборка стеклянных деталей прозрачным полимером ультрафиолетового отверждения, без видимого крепежа. Клей остаётся жидким до момента засветки, поэтому детали можно точно выставить по геометрии, проверить угол и только после этого зафиксировать УФ-лампой.

Для качественного соединения нужны четыре условия: чистая и сухая поверхность, подходящая под кромку вязкость клея, точная фиксация деталей и равномерное отверждение шва лампой нужной длины. При соблюдении этих условий получается прозрачное и прочное соединение для витрин, стеклянной мебели и других конструкций из стекла.

Почему витрины собирают на УФ-клее

УФ-клей удобен при производстве витрин по двум причинам, и обе относятся к процессу сборки, а не к свойствам готового шва.

Первая – время на позиционирование. Клей наносится на одну из деталей и остаётся жидким сколько угодно, пока на него не попал ультрафиолет. Мастер успевает выставить стекло, проверить угол, поправить геометрию. Для сравнения: у цианоакрилата отсчёт идёт с момента контакта с поверхностью.

Вторая – внешний вид. В основе УФ-клея лежит метакрилат – прозрачный эфир метакриловой кислоты, дающий оптически чистый полимер. Шов визуально не заметен на просвет и не перегружает конструкцию, что для торговых и выставочных изделий имеет определяющее значение.

Свойства отверждённого шва по паспортным данным линейки:

• прочность на разрыв стекло-стекло 18–20 МПа в зависимости от марки;
• рабочий диапазон температур −40…+150 °С, соединение не теряет прочности;
• высокая оптическая прозрачность, показатель преломления близок к стеклу;
• стойкость к влажности и ударным нагрузкам;
• состав не содержит растворителей.

Какой УФ-клей выбрать для витрины

Это главный вопрос, и ответ на него даёт не название изделия, а состояние кромки и величина зазора. Логика простая: чем ровнее кромка и плотнее прилегание, тем более жидкий клей нужен – он затянется в шов сам под действием капиллярных свойств. Чем хуже обработана кромка и неравномернее зазор, тем гуще должен быть клей, чтобы он не вытек из шва до засветки и лучше компенсировал внутренние напряжения после полимеризации.

Практическое правило при сборке витрины: если в шве появляются пузыри – переходите на более жидкий клей (проще выгнать воздух), если клей вытекает из шва до засветки – на более густой. Линейка «Спектра» для стекла – 80, 110, 150, 300, 600 и 1500 cps, поэтому подобрать промежуточный вариант почти всегда возможно. Развёрнутый разбор – в статьях «Какую вязкость УФ-клея выбрать» и «Как выбрать УФ-клей: по материалу, зазору, вязкости и длине волны».

Подготовка стекла: конденсат, обезжиривание, оловянная сторона

На этом этапе теряется больше качества, чем на любом другом. Клей ошибок подготовки не компенсирует.

Конденсат. При влажности в помещении выше 60 % на стекле присутствует плёнка влаги, которую не видно. Кромку прогревают феном до температуры не выше +40 °С – этого достаточно, чтобы влага ушла. Перегревать нет смысла и не нужно.

Обезжиривание. Поверхности протирают насухо и обезжиривают изопропиловым спиртом. Обезжиривают непосредственно перед нанесением клея: за длинную паузу поверхность снова набирает пыль. Отдельно ухудшают результат силиконовые загрязнения, следы полировальных паст и отпечатки пальцев.

Оловянная сторона. Флоат-стекло имеет две неодинаковые поверхности: та, что лежала на расплаве олова при производстве, отличается по составу поверхностного слоя. На ответственных швах это стоит учитывать и собирать детали одинаково ориентированными. Как её определить – в статье «Определение оловянной стороны стекла».

Пошаговая сборка витрины

Что потребуется:

• УФ-клей 110-L (110 cps) – для полированной кромки, или 300М (300 cps) – для неровного зазора;
• Лампа УФ LED 30 см 365 нм или УФ-лампа 365 нм 15 Вт со светильником;
• Очки для защиты от УФ-излучения;
• Угловая присоска с фиксированным углом 90°, для нестандартных углов – присоска с фиксируемым углом 45–270°;
• Очиститель перед склейкой.

1. Прогреть кромку феном до температуры не выше +40 °С для удаления невидимого конденсата. Только для помещений с влажностью более 60 %.
2. Протереть насухо и обезжирить склеиваемые поверхности изопропиловым спиртом.

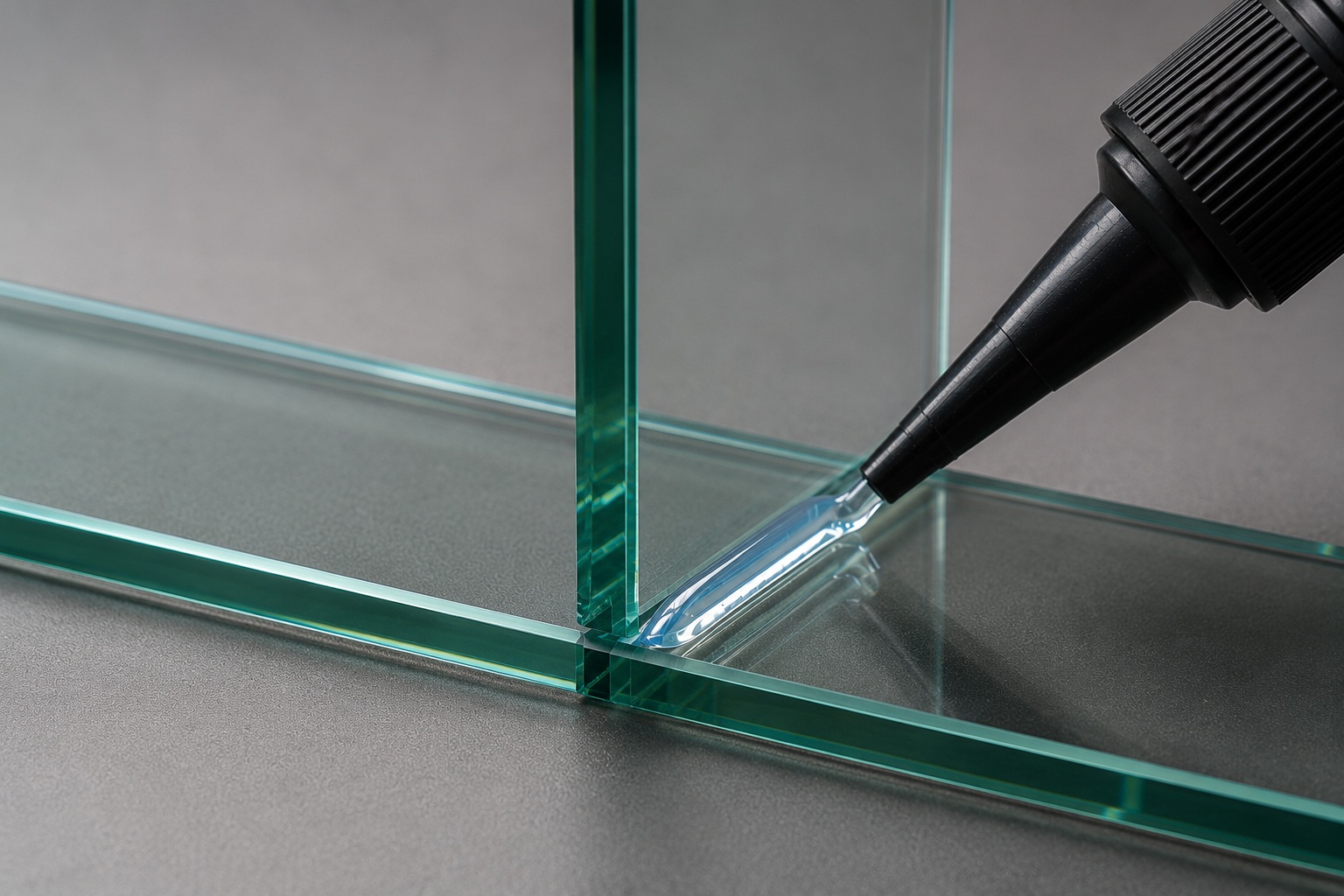

3. Нанести УФ-клей на поверхность одной из деталей.



4. Скрепить детали под углом 90° угловой присоской. Пока не включён ультрафиолет, положение можно править сколько нужно.



5. Предварительная засветка – облучать место склейки УФ-лампой на минимальном расстоянии 20–30 секунд. Шов схватывается, но окончательной прочности ещё не набрал.



6. Удалить излишки клея салфеткой или скребком. Делать это нужно именно сейчас: после полного отверждения полимер снимается заметно тяжелее.
7. Окончательное отверждение – засветка того же шва 5–10 минут.
8. Проверить однородность шва на просвет, при необходимости добавить клей в непроклеенные участки и повторить засветку.
9. Повторить последовательность для остальных сторон изделия.

Фиксацию снимают только после окончательного отверждения. Если убрать присоску сразу после предварительной засветки, соединение может сместиться.

Как подобрать УФ-лампу под шов

Выбору лампы стоит уделить столько же внимания, сколько выбору клея: неподходящий источник – одна из основных причин неравномерного шва.

Под задачу это подбирается так: для коротких швов и точечной работы – УФ-лампа 365 нм 15 Вт со светильником. Для серийной сборки витрин – линейные УФ LED 30 см и 56 см 365 нм, они модульные и стыкуются под длину шва. Для крупных конструкций и толстого стекла – УФ-прожектор 90 Вт или 144 Вт 365 нм. Подробный разбор – в статье «Разные типы УФ-ламп: что выбрать».

Работать необходимо в очках, защищающих от УФ-излучения. Подробно – в статье «Техника безопасности при работе с УФ-полимерами».

Типовые ошибки при производстве витрин

1. Не удалили конденсат. Стекло выглядит сухим, но при влажности выше 60 % на нём есть плёнка влаги, ухудшающая адгезию.
2. Недостаточно обезжирили поверхность. Жир, следы неподходящих очистителей и отпечатки пальцев ослабляют соединение.
3. Неточно выставили угол. Ошибка геометрии на этапе фиксации даёт перекос всей конструкции, а исправить её после отверждения уже нельзя.
4. Слишком рано сняли фиксацию. Предварительная засветка удерживает детали, но не заменяет полного отверждения – соединение может сместиться.
5. Взяли лампу короче шва. Часть шва получает меньшую дозу ультрафиолета и остаётся недоотверждённой.
6. Сократили окончательную засветку. Без финального этапа шов не набирает максимальную прочность, хотя внешне выглядит готовым.
7. Не проверили однородность шва. Непроклеенные участки видно на просвет, и их проще заполнить сразу, чем переделывать узел.
8. Выбрали клей без учёта кромки. Жидкий клей на неровном зазоре вытекает, густой на полированной кромке оставляет пузыри.

Разбор причин пузырей – в отдельной статье «Почему появляются пузыри в УФ-клее и УФ-смоле».

Где ещё применяют УФ-склейку стекла

Технология не ограничена витринами. На том же принципе собирают:

• мебель из стекла и прозрачные перегородки;
• декоративные изделия с фацетами и заливные витражи;
• узлы стекло-металл в оборудовании и торговом инвентаре;
• стеклянную посуду, террариумы и флорариумы;
• заливной триплекс и бронирование стекла.

Прозрачные пластики тоже склеиваются УФ-клеем, если пропускают ультрафиолет, но требуют отдельного подбора состава: у оргстекла и поликарбоната своя специфика по стресс-крекингу.

Почему УФ-клей от «Спектра»

«Спектр» производит УФ-отверждаемые материалы с 2005 года. Для производства витрин это означает:

• Линейка из шести вязкостей для стекла – 80, 110, 150, 300, 600 и 1500 cps. Клей подбирается под кромку и зазор, а не наоборот.
• Паспортные данные по каждой марке: прочность на разрыв стекло-стекло 17–20 МПа, рабочий диапазон −40…+150 °С, диапазон отверждения 320–380 нм.
• УФ-источники из одной системы – от лампы 15 Вт до прожектора 144 Вт и линейных LED под длину шва.
• Оснастка для сборки – угловые присоски, очистители, средства защиты.
• Срок хранения 9 месяцев в таре производителя при температуре до +25 °С, при хранении в холодильнике (+10…+15 °С) увеличивается.

Не получается подобрать клей под конкретную конструкцию – опишите задачу технологу: толщина стекла, тип кромки, зазор, длина шва и условия эксплуатации. Подбор бесплатный: 8 (800) 600-76-32. Каталог – УФ-клеи и УФ-лампы.

Часто задаваемые вопросы

Что такое УФ-склейка стеклянной витрины?

Это соединение стеклянных деталей прозрачным УФ-клеем, который отверждается под действием ультрафиолета. До засветки клей остаётся жидким, поэтому детали можно выставлять по геометрии без спешки.

Какой УФ-клей выбрать для витрины?

Выбор идёт по кромке и зазору. Для полированной и шлифованной торцевой кромки с ровным зазором – 110-L (110 cps): он затекает в шов сам и выгоняет пузыри. Для необработанной кромки и неровного зазора – 300М (300 cps) или 600Н (600 cps): густой клей удерживается в шве до засветки.

Какая прочность у клеевого шва?

По паспортным данным линейки – 18–20 МПа на разрыв. Максимальная прочность у 300М и 600Н – 20 МПа.

Нужно ли обезжиривать стекло перед склейкой?

Да, это обязательный этап. Поверхности должны быть сухими, чистыми и обезжиренными изопропиловым спиртом – иначе адгезия будет хуже независимо от марки клея.

Зачем прогревать стекло перед склейкой?

При влажности в помещении выше 60 % на стекле есть невидимая плёнка конденсата. Прогрев феном до температуры не выше +40 °С убирает её. При нормальной влажности этот шаг не нужен.

Сколько времени нужно на отверждение?

Отверждение двухэтапное: предварительная засветка 20–30 секунд для фиксации деталей, затем удаление излишков клея и окончательная засветка 5–10 минут. Первичная фиксация полного отверждения не заменяет.

Какая УФ-лампа подходит для склейки витрин?

Диапазон 320–380 нм, стандартный источник – 365 нм. Лампу подбирают по длине шва и толщине стекла: для коротких швов достаточно лампы 15 Вт, для серийной сборки удобнее линейные УФ LED 30 или 56 см, для толстого стекла нужен прожектор.

Почему важна длина лампы?

Равномерное отверждение достигается при условии, что лампа не короче склеиваемой кромки. Если лампа короче шва, часть шва получает меньшую дозу ультрафиолета и остаётся недоотверждённой.

Можно ли собирать витрину под углом, отличным от 90 градусов?

Да, для этого применяют угловую присоску с фиксируемым углом 45–270°. Технология сборки при этом не меняется.

Что влияет на прочность соединения сильнее всего?

Чистота поверхности и отсутствие конденсата, соответствие вязкости клея типу кромки, точная фиксация деталей до полного отверждения и равномерная засветка по всей длине шва.
