Почему стекло отклеивается от металла: причины, КТР, адгезия и как избежать отслоения

Стекло-металл – это система

На производстве это выглядит обидно. Узел собрали аккуратно, шов прозрачный, фиксация быстрая, изделие прошло визуальный контроль. А потом – одна перевозка, неделя на складе, первый мороз или прогрев на солнце, и стекло начинает отходить от металла. Иногда появляется белёсая кромка, иногда тонкое отслоение, иногда деталь просто отваливается «внезапно».

Самая дорогая ошибка в такой ситуации – ругать только клей. На самом деле узел стекло-металл – это система, где одновременно работают адгезия (сцепление клея с поверхностью), когезия (прочность клея внутри слоя), смачивание (способность состава растекаться по подложке) и термомеханика (напряжения из-за перепадов температуры). Если хотя бы один из этих элементов не учтён, соединение теряет запас прочности.

Для фотоотверждаемых материалов задача особенно интересная: УФ-клей, УФ-гель, УФ-смола или УФ-полимер дают быстрый набор прочности, чистый шов и высокую производительность, но требуют технологической дисциплины – чистой поверхности, доступа излучения, корректной толщины слоя и правильного подбора состава под материалы «стекло + металл». Фотоотверждаемые полимеры «Спектр» полимеризуются в диапазоне 320–400 нм, не содержат растворителей и предназначены в том числе для склеивания стекла с металлом, камнем, пластмассой и деревом.

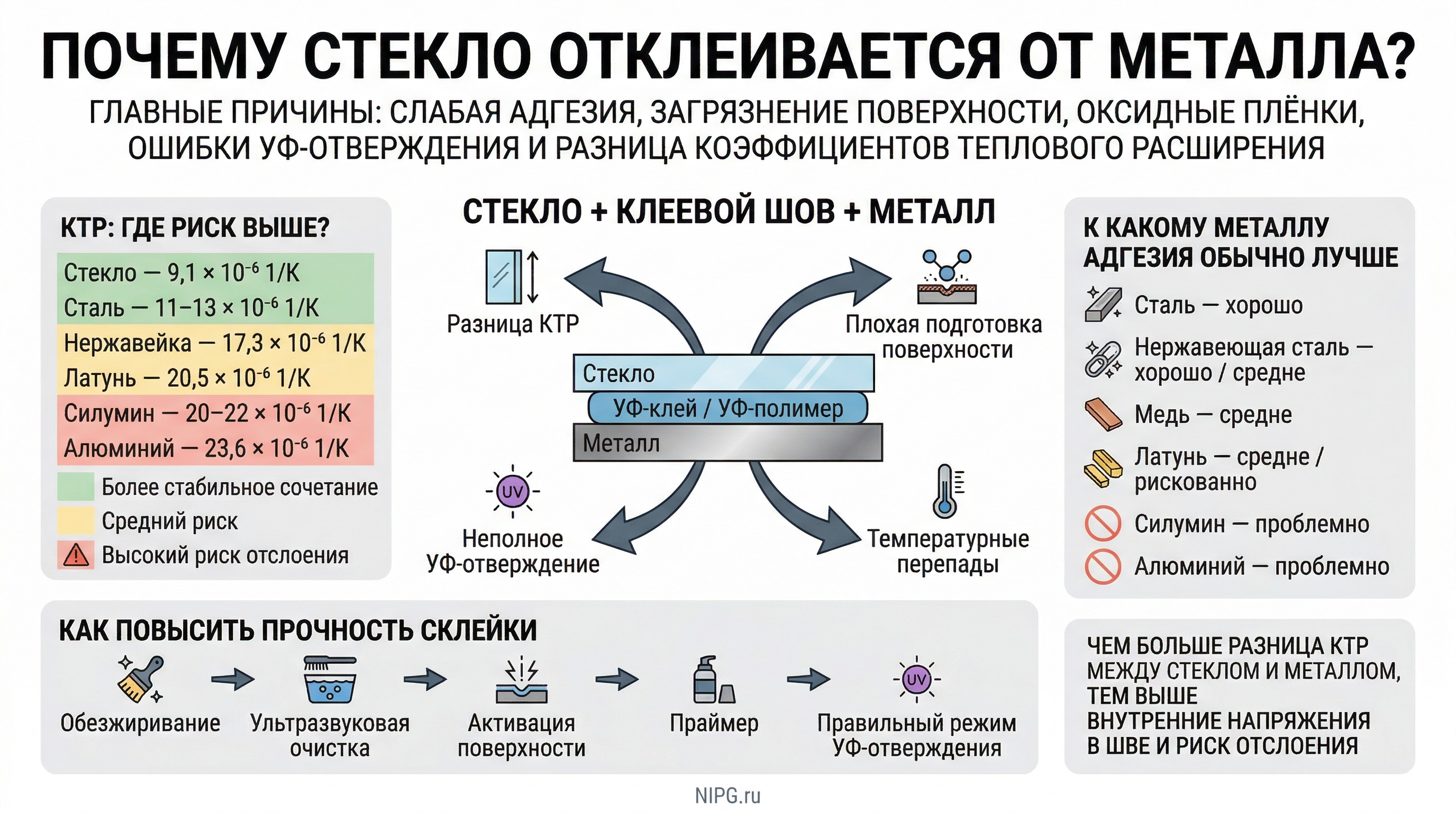

Почему стекло отклеивается от металла: главные причины

1. Разница коэффициентов теплового расширения (КТР). КТР показывает, насколько материал меняет размер при нагреве на 1 °C. У обычного стекла он существенно ниже, чем у большинства цветных металлов и алюминиевых сплавов. Поэтому при каждом цикле «нагрев – охлаждение» металл смещается относительно стекла, а клеевой шов вынужден это компенсировать. Если шов слишком жёсткий, тонкий или уже ослаблен плохой адгезией, начинается разрушение.

2. Загрязнённая поверхность металла (даже если визуально чистая). Металл может блестеть, но на поверхности часто остаются масла, СОЖ, пыль, полировальные пасты, соли, конденсат и отпечатки пальцев. Тогда клей сцепляется не с металлом, а со слабой промежуточной плёнкой, и шов сначала держится, а потом отслаивается по границе металл/клей. Подготовке металлических поверхностей под склейку посвящён ASTM D2651 (механические и химические методы для алюминия, нержавейки, стали, меди).

3. Оксидная плёнка как слабое звено. Особенно актуально для алюминия, силумина, меди, латуни и декоративных деталей. Клей может «прилипнуть», но если верхний слой сам нестабилен, соединение теряет долговечность. Поэтому одинаковый УФ-клей отлично работает на стали и хуже – на алюминиевом сплаве.

4. УФ-клей схватился, но не отвердился полностью. «Схватился» и «полностью отверждён» – не одно и то же. Если металл затеняет часть шва, стекло толстое или окрашенное, лампа слабая, а доза излучения недостаточна, в слое остаются недоотверждённые зоны. Они быстро проявляют себя после нагрева, вибрации и влажности. УФ-отверждаемые стекло-металл соединения оценивает ASTM D3658 (поведение под крутящим сдвигом с учётом среды).

5. Неудачная геометрия шва. Даже хороший фотополимер не спасёт узел, если шов слишком тонкий, площадь контакта маленькая, по краям есть острые концентраторы напряжений, а конструкция заставляет соединение работать почти только на отрыв. Краевая зона шва почти всегда самая нагруженная – там первым появляется помутнение, микротрещина или отслоение.

6. Соединение не проверяли после старения. Проверка «сразу после склейки» почти ничего не говорит о ресурсе. ISO 9142 описывает лабораторное старение под климатическими и химическими факторами, ASTM D1183 – циклическое старение с чередованием температуры и влажности. Именно такие тесты показывают, что будет после зимы, лета, перевозки и хранения.

КТР стекла и разных металлов: где соединение стабильно, а где рискованно

Если смотреть только на КТР, стекло заметно проще «дружит» со сталью, чем с алюминием. Нержавейка – промежуточный вариант: по терморасширению дальше от стекла, но при хорошей подготовке поверхности и грамотном выборе УФ-полимера даёт стабильный результат. Латунь, медь, серебро и золотосодержащие детали оценивают осторожнее – важны не только цифры КТР, но и состояние поверхности, покрытие и геометрия узла. Силумин и алюминий – зона повышенного внимания: именно на них чаще всего всплывают жалобы «сначала держалось, потом отклеилось».

Физика процесса без лишней теории

Работает простое инженерное соотношение: ΔL = α × L × ΔT, где ΔL – изменение длины, α – коэффициент теплового расширения, L – длина участка, ΔT – изменение температуры.

Пример: длина зоны соединения 100 мм, перепад температуры 60 °C. Для пары стекло + алюминий 6061 разница КТР ≈ 23,6 − 9,1 = 14,5 × 10⁻⁶ 1/К, тогда разность линейного изменения размеров: 14,5 × 10⁻⁶ × 100 × 60 = 0,087 мм. Для пары стекло + сталь при разнице КТР ≈ 2,6 × 10⁻⁶ 1/К: 2,6 × 10⁻⁶ × 100 × 60 = 0,0156 мм. Разница почти в 5,5 раза – для шва это огромная величина. Поэтому один и тот же УФ-клей стабильно работает на стали и отклеивается на алюминии, хотя на входе всё выглядело одинаково аккуратно.

К какому металлу адгезия лучше, а к какому хуже

Стабильная склейка обычно на: углеродистой стали; части нержавеющих сталей после правильной подготовки; некоторых медных и латунных деталях, если поверхность свежая, чистая и технологически стабильная.

Более сложная склейка обычно на: алюминии; силумине; деталях с нестабильной оксидной плёнкой; декоративных металлических покрытиях без валидации адгезии; узлах, где разница КТР большая, а шов жёсткий и тонкий. Это не значит, что алюминий или силумин нельзя клеить, – просто для них нужна более строгая технология, больше испытаний и точнее подобранный УФ-клей.

Что делать, чтобы стекло не отклеивалось от металла

1. Обезжиривание. Металл должен быть действительно чистым – не «визуально нормальным», а очищенным от масел, следов рук, СОЖ, пыли, влаги и полировальных остатков. На этом шаге разрушается большое количество соединений.

2. Ультразвуковая очистка. Для мелких деталей, серийного производства и ответственных узлов ультразвук вымывает загрязнения из микрорельефа поверхности. Особенно полезно для меди, латуни, нержавейки и мелкой фурнитуры (в логике ASTM D2651 и ISO 17212: поверхность должна быть подготовлена стабильно).

3. Активация поверхности – повышение её способности смачиваться клеем, чтобы клей не «лежал каплей», а равномерно работал с материалом. Применяют механическую активацию, плазму, коронную обработку или химические схемы – в зависимости от металла. Для проблемных металлов это часто обязательное условие.

4. Праймер – адгезионный промотор, промежуточный слой, улучшающий химическое сцепление клея с подложкой. Особенно полезен на проблемных металлах и в узлах при повышенной влажности и перепадах температур. Но праймер не чистит грязную поверхность: если основание подготовлено плохо, праймер не спасёт. Подробнее – в статьях праймеры и адгезивы и улучшение адгезии для золота и серебра.

5. Правильный УФ-материал. «Спектр» выпускает большую линейку фотоотверждаемых материалов: УФ-клеи для стеклянной мебели, витрин и рекламных конструкций, УФ-полимеры для фиксации и заливки, УФ-гели и УФ-смолы. Для стекло-металл узлов под средние и высокие вязкости подойдут 300М, 600Н и 1500; для влажных и наружных условий – водостойкие Р-90, 1600 и 5500. У ряда марок прочность в испытании стекло-стекло – порядка 18–20 МПа, рабочий диапазон у многих составов от −40 до +120 °C. Эти цифры не заменяют испытания на вашем металле, но показывают, что база для подбора есть.

6. Контроль режима УФ-отверждения. Контролировать нужно не только время засветки, но и спектр лампы, интенсивность излучения, расстояние до шва, наличие затенённых зон, толщину слоя, прозрачность стекла и температуру детали. Диапазон отверждения материалов «Спектр» – 320–400 нм; но в реальном изделии важна не скорость фиксации, а долговечность шва после температуры, влаги и старения. Как связать длину волны с материалом – в статье 365, 395 и 405 нм.

Стандарты испытаний

Практический минимум испытаний: первичная прочность; прочность после температуры; прочность после влажности; прочность после циклического старения; фиксация типа разрушения; визуальный контроль края шва; повторяемость на серии образцов. Тест «собрали – держится» надёжной оценкой качества не является.

Решение под стекло-металл можно подобрать у «Спектр»

Если нужно рабочее решение под стекло + сталь, стекло + нержавейку, стекло + алюминий, стекло + латунь или стекло + силумин, материал подбирают по всей задаче: металл, геометрия шва, температура, условия эксплуатации и способ отверждения. У «Спектр» для этого есть линейка УФ-клеёв, УФ-гелей, УФ-смол и УФ-полимеров под разные сценарии. Как выбрать состав по вязкости и зазору – в статьях какую вязкость выбрать и как выбрать УФ-клей; сама технология – в статье склейка стекла и металла; чем заменить импортный клей – аналоги УФ-клеёв. Самый практичный шаг – не предполагать, а протестировать подходящие материалы «Спектр» именно на ваших металлах и в ваших температурных циклах.

Часто задаваемые вопросы

Почему стекло отклеивается от металла?
Потому что стекло и металл часто имеют разные коэффициенты теплового расширения, а ещё металл может быть загрязнён или покрыт нестабильной оксидной плёнкой. При перепадах температуры шов получает дополнительные напряжения и со временем разрушается.

Какой металл лучше всего клеится к стеклу?
Стабильнее всего обычно ведут себя сталь и часть нержавеющих сталей после правильной подготовки поверхности. Алюминий и силумин сложнее из-за большей разницы КТР со стеклом.

Почему стекло часто отваливается от алюминия?
КТР алюминия ≈ 23,6 × 10⁻⁶ 1/К, а у обычного стекла ≈ 9,1 × 10⁻⁶ 1/К. Разница большая, и шов испытывает заметно более высокие термонапряжения. Надёжная склейка стекла с алюминием возможна, но это одна из самых требовательных пар: нужны качественная подготовка поверхности, контроль УФ-отверждения и обязательные испытания после термоциклов.

Почему шов белеет по краю?
Край шва обычно получает максимальную концентрацию напряжений. Там раньше всего проявляются несоответствия КТР, микротрещины и локальное отслоение.

Может ли УФ-клей схватиться, но позже разрушиться?
Да. Если шов недоотверждён, имеет затенённые зоны или не рассчитан на термонапряжения, он может держать деталь сразу после сборки, но потерять прочность в эксплуатации.

Что важнее: прочность клея или подготовка поверхности?
Для стекло-металл узла подготовка поверхности часто важнее. Сильный клей на плохой поверхности даёт слабое соединение.

Помогают ли праймер и ультразвуковая очистка?
Да. Ультразвук удаляет загрязнения из микрорельефа и повышает повторяемость адгезии на серии. Праймер улучшает химическое сцепление на проблемных металлах, но работает только как часть технологии – после хорошей очистки и перед корректным УФ-отверждением.

Нужно ли испытывать соединение после влажности и температуры?
Да, без этого нельзя честно говорить о долговечности. Для прочности используют ISO 4587 и ASTM D1002, для подготовки поверхности – ASTM D2651 и ISO 17212, для УФ-склейки стекло-металл – ASTM D3658, для старения – ISO 9142 и ASTM D1183, для описания разрушения – ISO 10365.

Что выбрать: УФ-клей, УФ-гель, УФ-смолу или УФ-полимер?
Выбирать нужно не по названию, а по задаче: типу металла, толщине шва, прозрачности стекла, температуре эксплуатации, геометрии и нагрузке. В линейке «Спектр» есть материалы под разные сценарии, поэтому состав подбирают под конкретный узел, а не «на глаз».

Обращайтесь, если необходима помощь с выбором УФ-клея и УФ-ламп – детально проконсультируем по возникшим вопросам.

E-mail: market@nipg.ru
Тел.: +7 (831) 414-01-71, 8 (800) 600-76-32
WhatsApp: +7 (905) 014-00-15, Telegram: NIPGSpektr, МАХ

Материал подготовлен техническим специалистом ООО НИПГ «Спектр». При полном или частичном копировании материалов ссылка на источник обязательна.
