Детектор определения оловянной стороны стекла для УФ-склейки, 220 В

Детектор определяет сторону соприкосновения стекла с поверхностью олова при флоат-процессе производства. При обработке стекла во многих случаях необходимо знать, какая сторона флоат-стекла находилась в процессе производства в контакте с оловом. Многие материалы (в том числе УФ-клей и УФ-смолы) имеют лучшую адгезию именно с воздушной (атмосферной) стороной (т.е. со стеклом). Необходимо учитывать это и при проведении процессов склейки.

Питание от сети 220В. Шнур с выключателем.

Габариты прибора 170х48х48мм

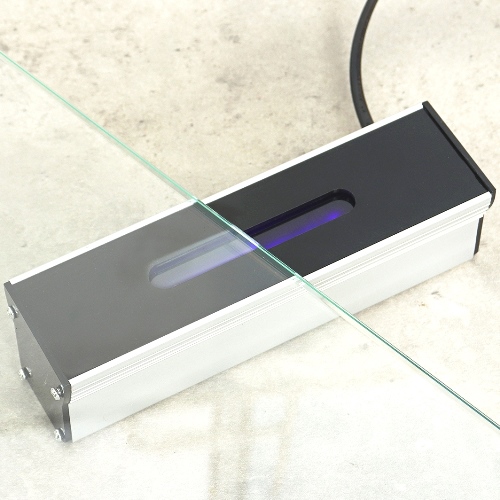

Прислоните детектор с обратной стороны стекла и смотрите на характер свечения:

• чёткий фиолетовый — воздушная сторона;

• молочный оттенок — оловянная сторона.
  Такой принцип соответствует типовой работе tin side detector: на tin side появляется молочно-белая флуоресценция, на air side её нет.

Для УФ-склейки важна стабильная адгезия к поверхности. Если в серии изделий стекло ориентировано разными сторонами, растёт риск нестабильной адгезии, разброса прочности и скрытого брака. Детектор нужен не для “проверки ради проверки”, а для стандартизации процесса склейки.

1. Проверить сторону каждого листа или детали перед склейкой.

2. Отметить воздушную сторону.

3. Собирать узел в одном стандарте ориентации.

4. Использовать детектор при входном контроле стекла и перед запуском серии.

Ориентир по ресурсу - около 1000 часов. Менять колбу нужно по наработке и по фактическому снижению контрастности излучения. Если прибор показывает сторону стекла хуже, чем раньше, колбу лучше заменить, даже если формальный ресурс ещё не исчерпан.

• излучение стало слабее;

• различие между воздушной и оловянной стороной стало менее контрастным;

• запуск лампы стал нестабильным;

• на концах колбы появилось потемнение;

• прибор работает, но показания читать заметно сложнее.

Для коротковолновой УФ-колбы этого типа основные механизмы старения типовые как для ртутных разрядных ламп:

• эрозия электродов - износ электродного слоя ухудшает запуск и снижает стабильность разряда;

• почернение концов колбы - продукты эрозии оседают на внутренней поверхности и уменьшают выход УФ;

• снижение активной ртути - часть ртути связывается внутренними поверхностями лампы, из-за чего падает эффективность разряда;

• снижение УФ-излучения без полного отказа - колба ещё светится, но уже даёт недостаточный выход для чёткой индикации;

• отказ запуска - финальная стадия износа, когда лампа начинает запускаться нестабильно или перестаёт запускаться.
  Для низконапорных ртутных УФ-ламп типовой рабочий пик находится около 253,7 нм.

Колбу разумно менять:

• планово - после ~1000 часов;

• раньше - если индикация ослабла, выросло число сомнительных показаний или появилось заметное потемнение концов колбы.

Что показывает прибор?
Какая сторона стекла оловянная, а какая воздушная.

Как выглядит оловянная сторона?
Молочный оттенок. Воздушная сторона даёт чёткий фиолетовый сигнал.

Зачем это нужно перед УФ-склейкой?
Чтобы работать с одной и той же стороной стекла и уменьшить разброс по адгезии.

Как часто менять колбу?
Ориентир - около 1000 часов, но фактически - по ослаблению сигнала и признакам старения колбы.

Какие размеры у сменной колбы?
148 мм с контактами, 134 мм без контактов, диаметр 15 мм.
